Par Olivier et Thierry – Retro Computing Club de l’Adour
Le Retro Computing Club a récemment réalisé une belle opération de sauvetage : un Amstrad CPC 464 complet avec son célèbre moniteur monochrome vert GT64, accompagné de plusieurs accessoires et d’un vieil IBM PC. Voici le récit détaillé de cette aventure, de la récupération à la restauration complète.
1. La prise de contact et le road-trip dans le Gers
Tout commence par un message sympathique d’une donatrice du département du Gers. Elle souhaite se séparer d’un lot d’ordinateurs vintage accumulés depuis des décennies. Parmi les photos envoyées, deux machines attirent immédiatement notre attention :
- Un Amstrad CPC 464 avec son moniteur vert GT64 (le pack classique « écran vert » de 1984, très recherché par les amateurs pour son rendu net et sa lisibilité exceptionnelle),
- Un IBM PC 5150 (ou clone très proche).
Thierry et moi décidons de faire l’aller-retour depuis Tarbes (environ 1 h de route par les belles départementales du Gers). Rendez-vous fixé sur l’aire de covoiturage de Séméac. À l’arrivée, un couple charmant nous guide vers une ancienne grange où le matériel dort sous une épaisse couche de poussière et de désordre.
On extrait péniblement les machines de leur tombeau poussiéreux et on charge le coffre. Direction la base du club !
2. Le butin complet sorti de la grange
Une fois dépoussiéré et trié, voici ce que nous avons ramené :

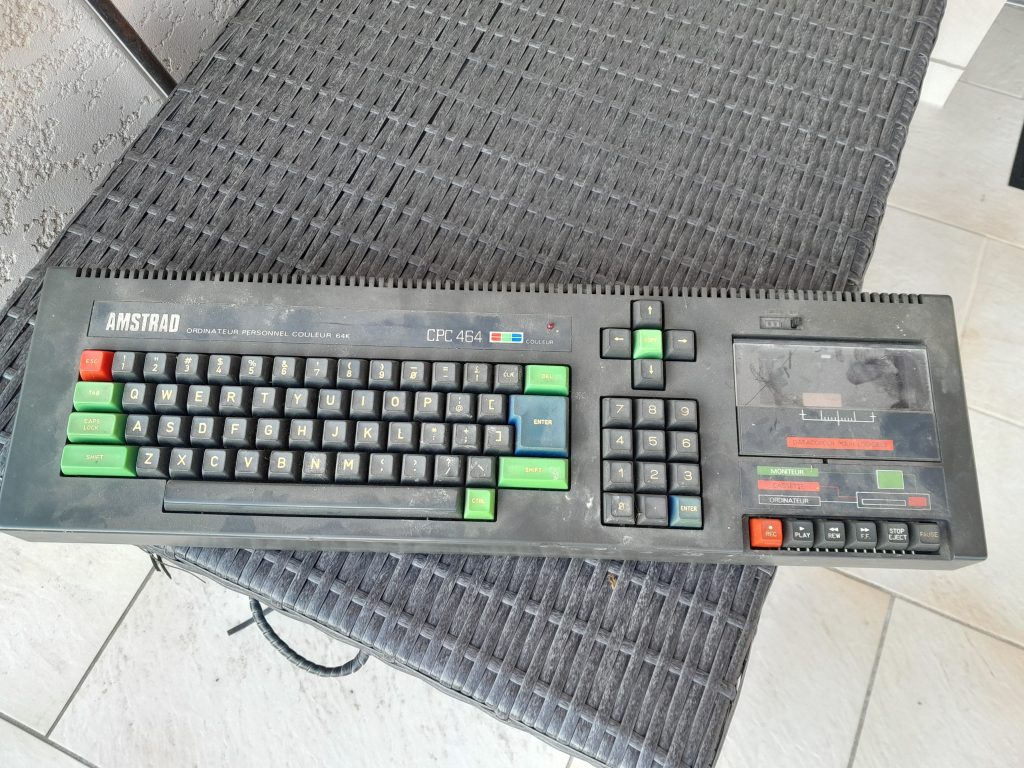

- Amstrad CPC 464 + moniteur monochrome vert GT64,
- Lecteur de disquettes externe 3 pouces FD-1 + interface DDI-1,
- Joystick Amstrad,
- Un moniteur Amstrad CM14,
- IBM PC 5150 (ou clone sans badge IBM visible),
- Moniteur monochrome vert IBM 5151 (MDA, très apprécié pour sa netteté texte),
- Un moniteur cathodique Acer (probablement 17″).
3. Répartition rapide des rôles
Sur le trajet retour, on décide d’une répartition efficace :
- Le trio Amstrad (CPC 464 + GT64 + FD-1/DDI-1) est déposé chez Rity, notre spécialiste Amstrad au club.
- Moi (Olivier), je garde l’IBM PC 5150 et ses deux moniteurs pour un diagnostic et une restauration ultérieure.
4. Restauration détaillée – phase 1
Le lecteur de disquettes externe FD-1 (par Thierry) Le FD-1 était dans un état critique :
- Courroie sèche et cassée → remplacée par une neuve (disponible facilement en ligne),
- Boîtier démonté, alimentation et lecteur soufflés à l’air sec + nettoyage complet (eau savonneuse + Vanish pour les plastiques),
- Carte électronique nettoyée à l’alcool isopropylique,
- Contrôle des tensions : attention, sur ce lecteur le +5 V et +12 V sont inversés par rapport à un lecteur PC classique,
- Soudures sèches sur tous les connecteurs → refaites à l’étain,
- Piste coupée alimentant le moteur pas-à-pas → pontée avec un fil,
- Capteur optique et miroir de la tête de lecture nettoyés à l’alcool,
- Réglage fin de la piste 0 en tournant manuellement l’axe du moteur pas-à-pas avec un tournevis (technique empirique qui a fonctionné !).
Après ces interventions, le FD-1 lit correctement les disquettes sur un CPC 6128 via une nappe adaptée. Il reste à tester avec le CPC 464 restauré.

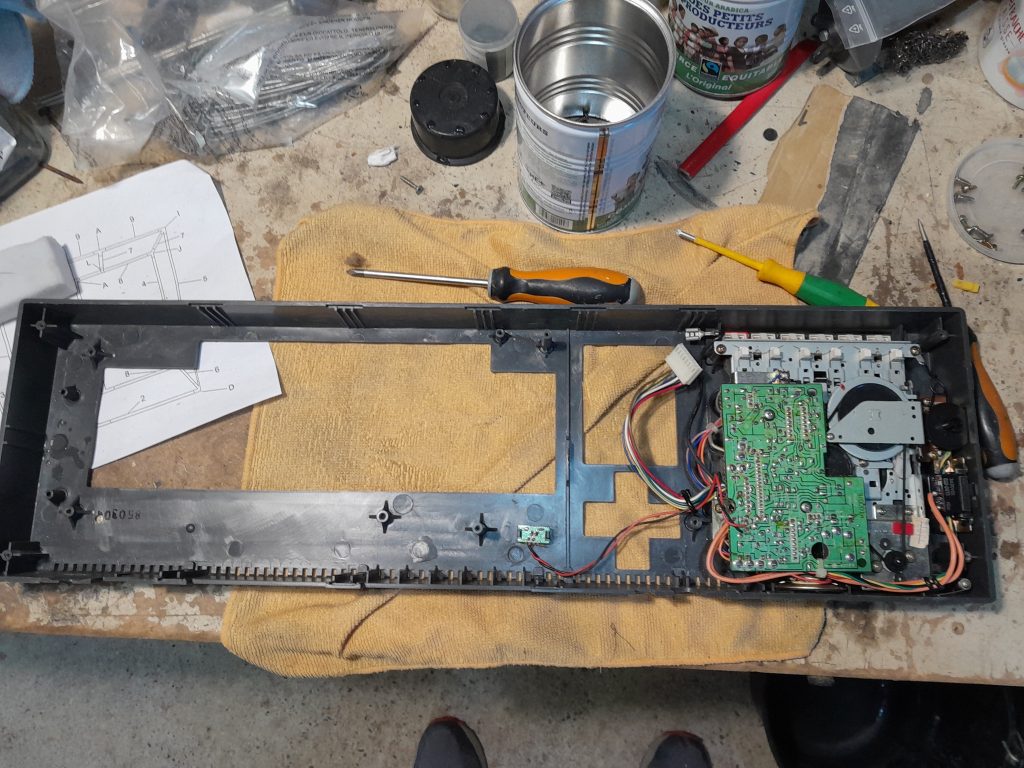

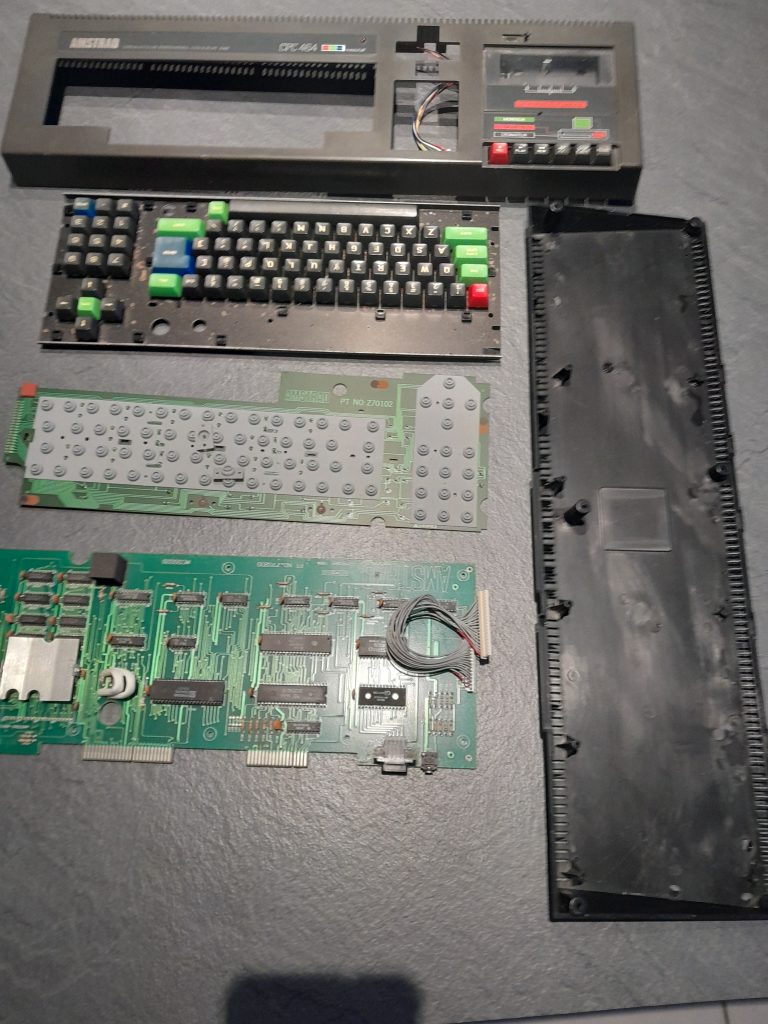

L’Amstrad CPC 464 (par Rity) Démontage complet (carte mère, clavier, coque) :

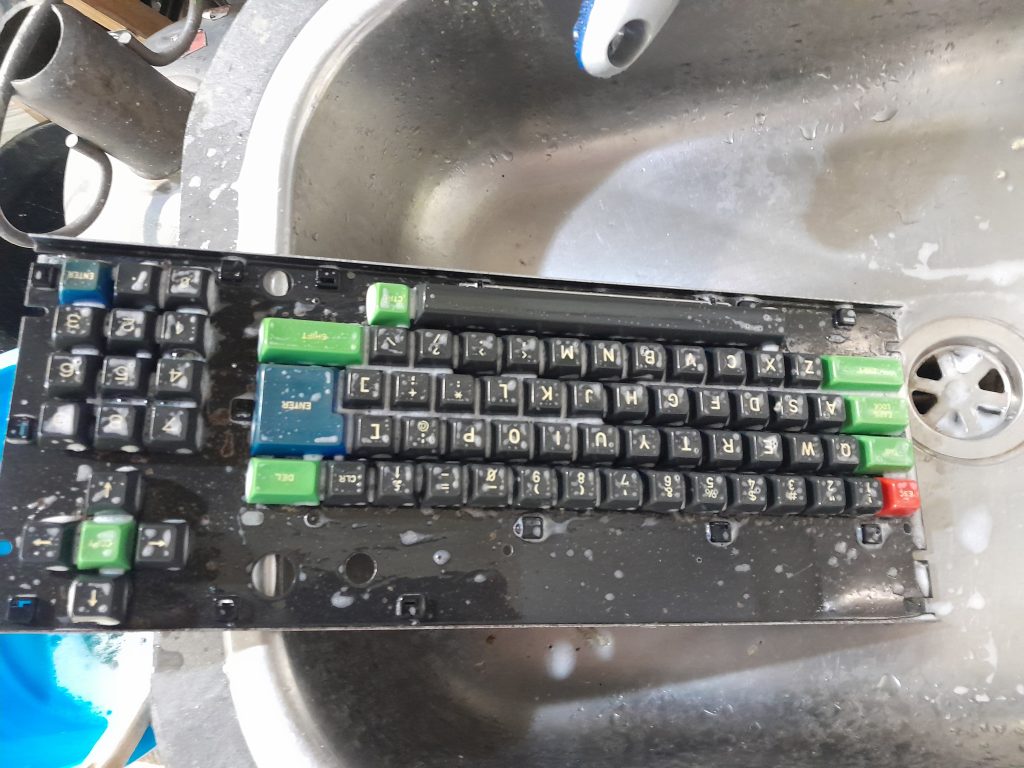

- Nettoyage des plastiques et touches à l’eau savonneuse + éponge / pinceau,

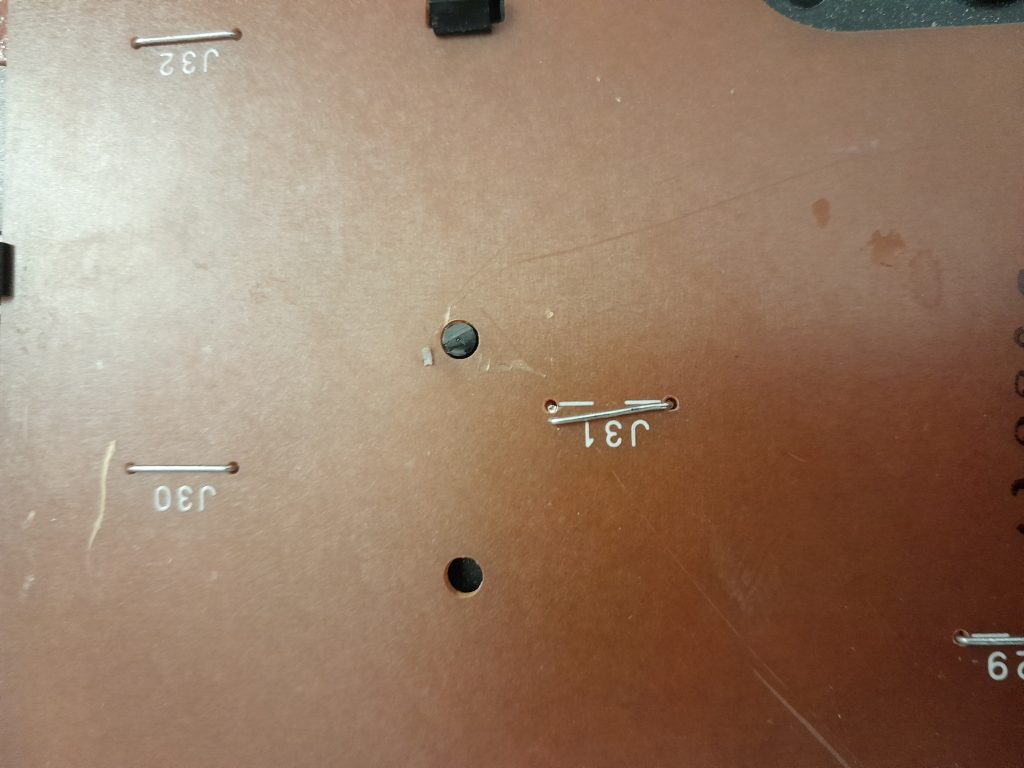

- Clavier : membrane et caoutchoucs propres, plaque métallique nettoyée, une piste cassée ressoudée,

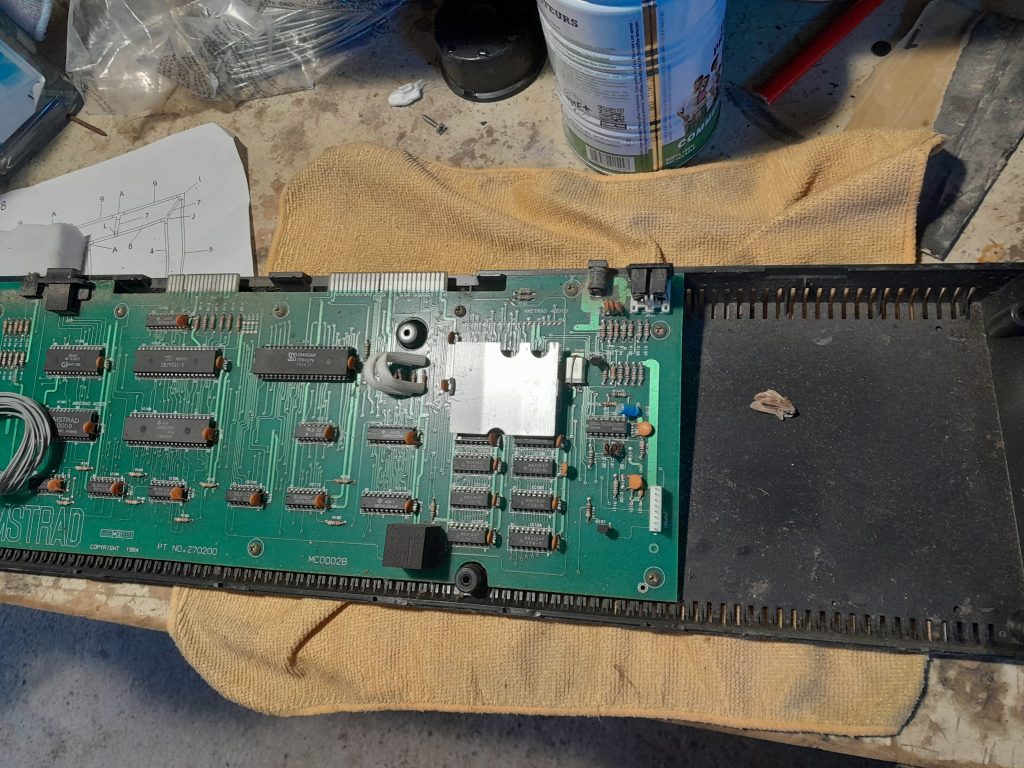

- Carte mère nettoyée à l’alcool,

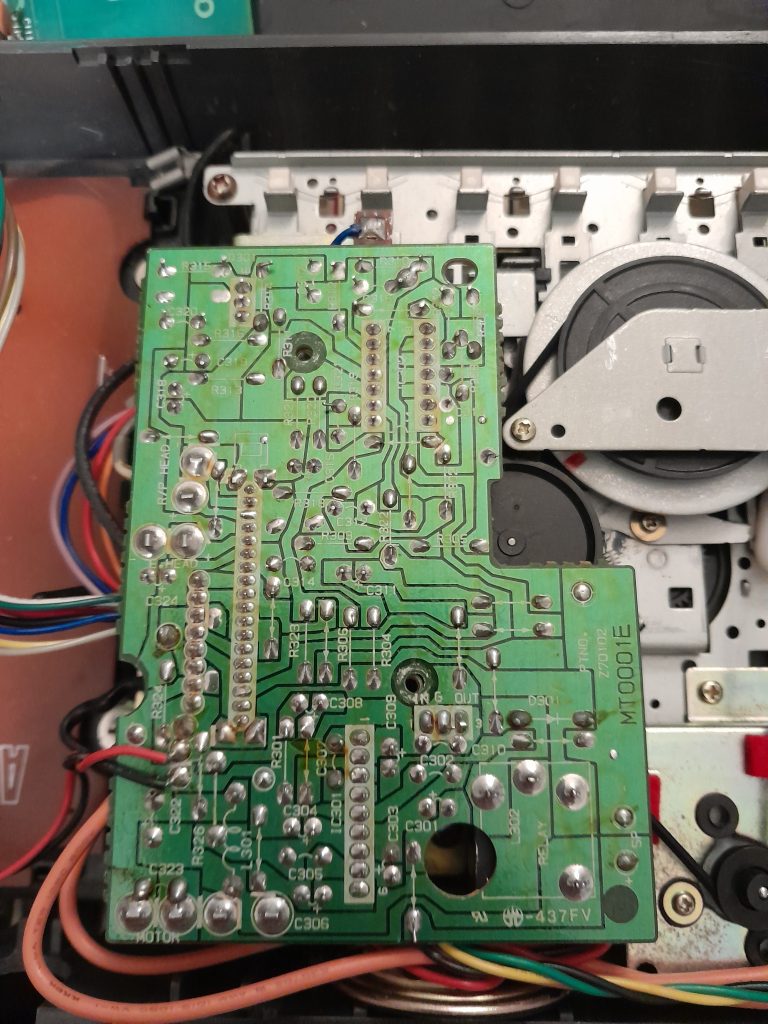

- Lecteur cassette : soudures sèches sur le connecteur interne → refaites.
Premier allumage : le BASIC apparaît, mais pas de LED rouge et lecteur cassette HS. Après resoudage du connecteur, deuxième essai : tout fonctionne parfaitement ! L’ordinateur est ressuscité.

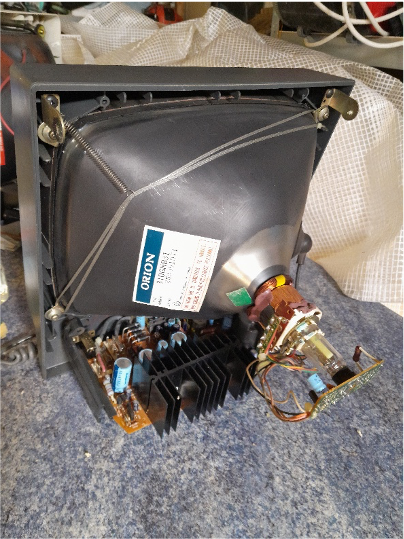

Le moniteur GT64 (par Rity).
Démontage de la coque arrière, extraction du transformateur :
- Soufflage de la poussière, vérification visuelle des composants,
- Plastiques nettoyés et bien séchés,
- Premier test : rien → un fusible 2 A / 250 V HS → remplacé,

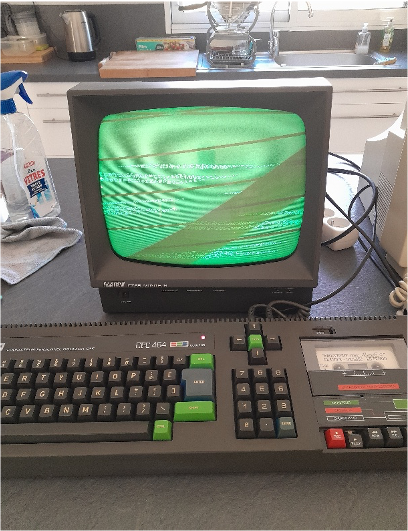

- Deuxième test : l’ordinateur s’allume, le lecteur cassette tourne… mais l’image est instable.
- Ajustement de la fréquence horizontale (bobine L703) à ~15 625 Hz → l’image se centre, se stabilise et devient parfaite sur le CPC 464 comme sur le 6128.
Le moniteur CM14 moniteur couleur pour un Amstrad CPC+
Le CM14 est le moniteur couleur officiel conçu et vendu par Amstrad pour accompagner les ordinateurs de la gamme Amstrad CPC+ (sortis en 1990-1991). Optimisé pour les CPC+ et GX4000 (signal RGB + son stéréo via la prise DIN unique).
Nettoyé de la même façon, il s’est allumé du premier coup et sera utilisé pour les meetings et expositions du club.

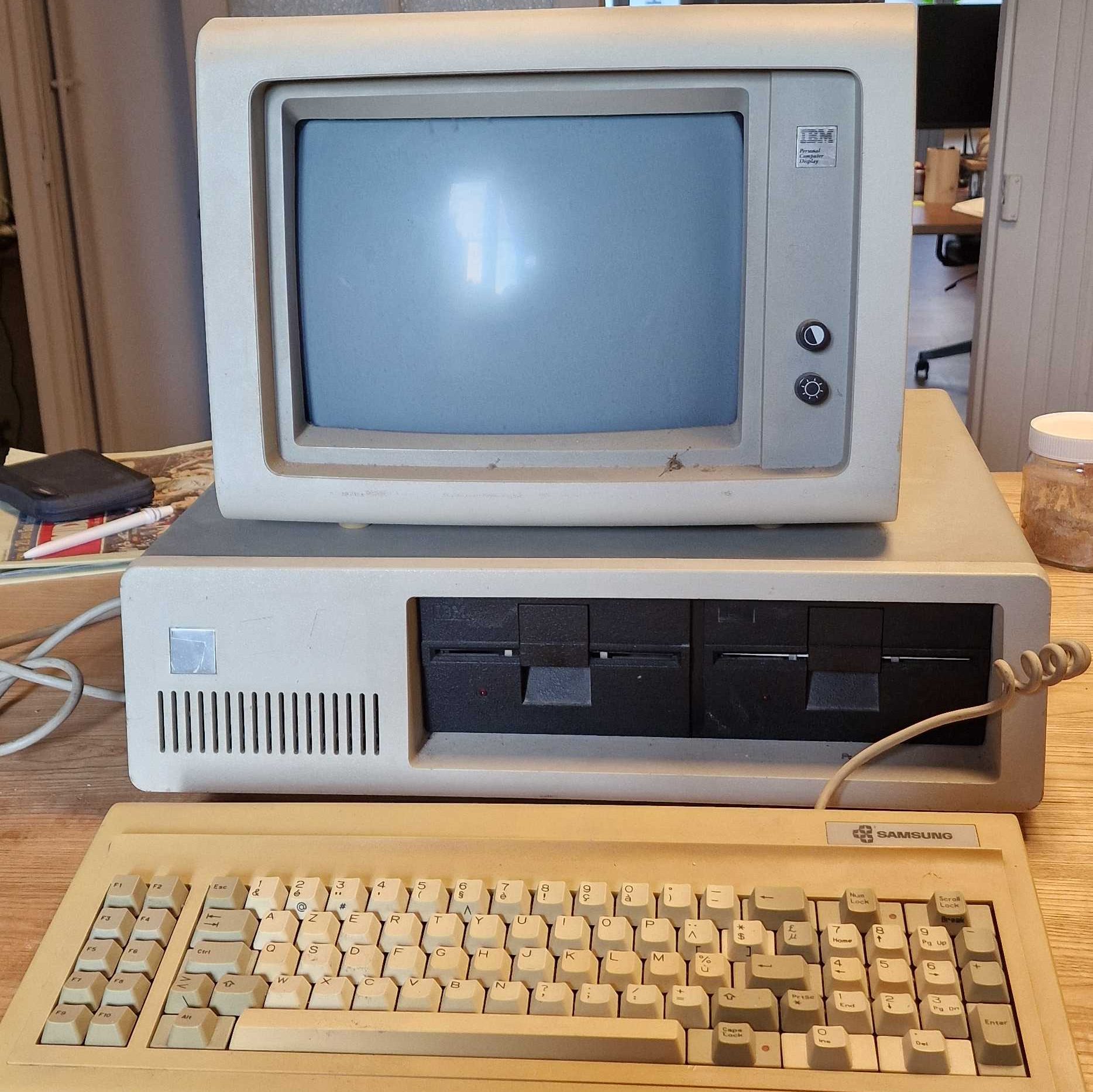

5. L’IBM PC 5150 (par Olivier – en cours)
Nettoyage complet (cartes et alimentation dépoussiérées).

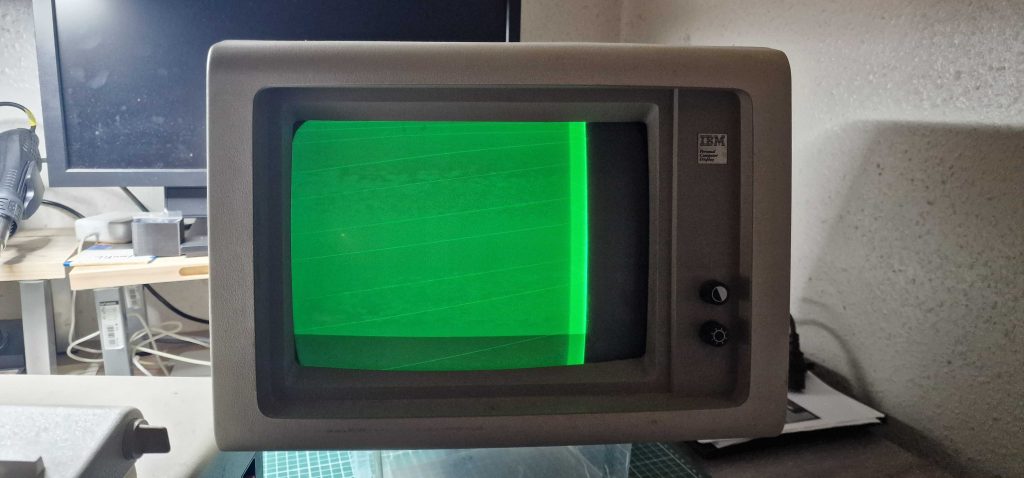

Premier essai avec le moniteur 5151 : aucun signe de vie. Très probablement un problème d’alimentation. Prochaine étape : mesure des tensions au multimètre pour confirmer le diagnostic.
Conclusion – et suite au prochain épisode
Grâce à ce sauvetage collectif, un beau CPC 464 + GT64 revit de nouveau, prêt à faire tourner des classiques comme Barbarian, Chuckie Egg ou Jet Set Willy. Le FD-1 est opérationnel et l’ordinateur affiche une image magnifique sur son écran vert légendaire.
Le club continue maintenant la restauration de l’IBM PC 5150. Rendez-vous dans le prochain article pour la suite !
Retro Computing Club de l’Adour (Tarbes, Lourdes, Pau, Bayonne, Auch, Dax, Mont-de-Marsan, Aire-sur-l’Adour) #RetroComputing #AmstradCPC #SauvetageVintage
